智能罐籠管理系統是以無線通信技術為橋梁，將提升系統、信號系統、操車系統、罐籠監控系統集于一體，形成智慧管理平臺。將物理設備連接到互聯網，使物理設備具備計算、通信、精確控制、遠程協調和自治等功能，其核心思想是強調虛擬網絡世界與實體物理系統的融合。實現互通有無，真正意義上實現智能化礦山管理，減少工作人員的勞動強度的同時，保證了礦山提升系統的安全。提高了工作效率，改善了工作環境，增強了員工安全意識。

智能罐籠管理系統結構組成

  1、智慧管理平臺
  
  智慧管理平臺是集提升系統、信號系統、操車系統、罐籠監控系統于一體，可在智慧管理平臺查看各個系統的狀態、數據，便于集中監控。
  
  智慧管理平臺建立在罐外控制箱上，由西門子S7-1200系列可編程控制器、電源模塊、TP-LINK交換機、MCGS監控屏等組成。軟件版本：博圖V15.0。

  
  2、罐籠控制箱
  
  罐籠控制箱由西門子控制器、漲力檢測模塊、通訊模塊、語音模塊、電壓檢測模塊、電源模塊、穩壓模塊、接觸器、繼電器等組成。是罐籠控制的核心組成。與智慧管理平臺連接，實現罐內罐外互通監控。
  
  
  3、罐內操作箱
  

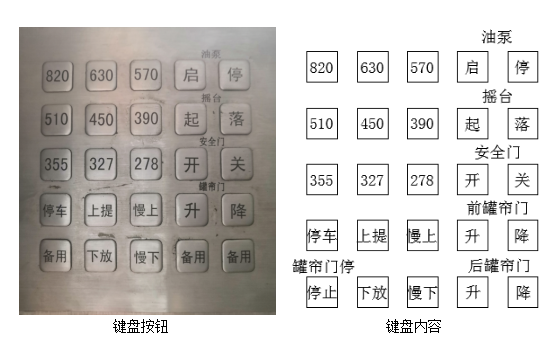

  罐內操作箱由信號鍵盤、監控屏、語音對講組成。通過鍵盤可以向車房發信號，實現“梯控”式罐籠控制，也可以手動控制電動罐簾門；在監控屏可以看到罐籠運行狀況，罐籠位置，運行速度，要罐狀態等；語音對講系統實現“一鍵”與井口進行對講，便于溝通，解決問題。
  
  
  4、無線充電
  
  無線充電由發射箱和接收箱兩部分組成。發射箱通電后將發出有效的磁場，接收箱在磁場區域將磁轉為電能，通過充電模塊將電能沖給電池組。   
  5、5G無線通訊系統
  
  5G無線通訊系統由5G信號基站、5G信號前端、天線組成。
  
  
  6、語音對講系統
  
  語音對講系統由控制端和前端組成，控制端可以選擇與前端控制，同時控制端可以向罐籠廣播，前端則是通過通話按鍵與控制端尋求通話，經控制端確認后方可實現通話。
  
  
  7、視頻監控系統
  
  視頻監控系統由廣角攝像頭、硬盤錄像機、顯示器組成。攝像頭通過無線信號將錄像信息傳輸給井口硬盤錄像機，硬盤錄像機將視頻進行存儲。
  
  8、人員計數系統
  
  人員計數系統由人員統計紅外傳感器組成。將所記錄人數傳輸給智慧管理平臺。
  
  9、全自動罐簾門
  
   全自動罐簾門主要由兩部分組成：驅動裝置和執行裝置。其中，驅動裝置主要由電機、減速機、聯軸器、軸承、滾筒、到位開關組成；執行裝置主要由不銹鋼橫梁、連接板、提升鋼絲繩、導軌等組成。通過控制電機的正反轉帶動鋼絲繩纏繞在滾筒上，從而實現罐簾門的自動升降。
  
  
  10、語音播報系統
  
  語音播報系統由語音驅動模塊、防水喇叭組成。安裝在罐籠控制箱內，通過與罐籠控制箱控制模塊通訊，將信號接入智慧管理平臺，在罐籠運行期間進行播報語音。如：“上提”、“下放”、“減速”、“停車”、“去510”等，同時罐籠運行期間可以播放安全宣傳知識。
  
  11、智能照明系統
  

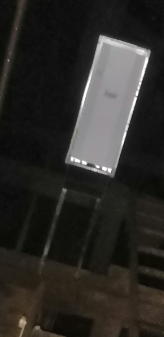

  智能照明系統燈光采用LED照明燈，電源由電池組提供，LED燈體采用品質鋁材，防爆設計，安裝方便。在罐籠運行期間，LED燈自動照明，增加乘罐人員的舒適度，在罐籠停止運行200S后，自動熄滅。
  
  12、電池組
  
  電池組選用2組100AH容量鋰電池組成。容量高，體積小。
  
  13、張力檢測
  
   在罐籠頂端鋼絲繩末端安裝鋼絲繩張力檢測傳感器，對鋼絲繩張力實時檢測。

智能罐籠管理系統操作說明

  1、罐內控制箱：智能罐籠管理系統的罐內控制箱由罐內監控屏、罐內語音對講、控制鍵盤組成。通過操作界面可以看到罐籠實時位置、去向、速度、中斷信息、電池電壓、罐簾門電壓，PLC電壓、語音視頻電壓、鋼絲繩漲力值、罐簾門的狀態。購買后會隨設備配置詳細操作說明。
  
  2、罐簾門的升降：可通知罐籠停止在某個中斷位置，且停穩罐籠。根據控制需要上升或下降、停止罐簾門。手動操作罐簾門，按住按鍵1S，罐簾門動作，松開即可，罐籠門一鍵式操作，運行6S后自動停止，如果需要高度更高（運料情況下），再按一次上升按鍵即可上升到高位，感應到上限位自動停止。
  
  3、語音對講：罐內乘罐人員可以通過罐內控制箱上面語音對講“呼叫”按鈕聯系井口進行聯系。具體操作方法類似對講機，按“呼叫”“通話”“取消”進行溝通聯系.
  
  4、罐內照明：采用檢測控制的方式照明，正常運行罐籠即可打開照明燈，停止運行后200s自動熄滅。
  

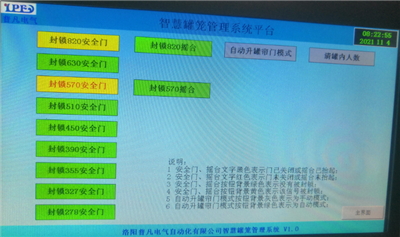

  5、罐外控制箱：罐外控制箱監控與罐內操作箱監控界面基本一致?？梢员O控罐籠位置、罐籠速度、去向、信號點數、電樞電流、罐籠當前中斷、要罐信息、安全門狀態、搖臺狀態、通信狀態、罐籠電池電壓、鋼絲繩漲力、罐簾門狀態等。罐外控制箱除了監控之外又增加了應急情況下的閉鎖信號。

  6、視頻監控的操作：在視頻監控硬盤錄像機上面，通過鼠標右鍵彈出菜單，選擇要操作的界面，視頻儲存時間為2個月以上。
